Fırçasız (BLDC) Motorlar: Sürtünmesiz Hız ve ESC Nedir?
- 10 Şub
- 2 dakikada okunur
Elinize bir drone aldığınızı veya son model bir elektrikli matkabı incelediğinizi düşünün. Düğmeye bastığınızda o karakteristik, tiz ve fütüristik "viiiiiuuu" sesini duyarsınız. Bu ses, eski tip motorların çıkardığı sürtünme veya kıvılcım sesi değildir. Bu, elektronik komütasyonun sesidir. Geleneksel motorlar (DC), içlerindeki "fırça" denilen kömür parçaları sayesinde dönerdi. Ama fırçalar sürtünür, ısınır, enerji kaybeder ve zamanla biter. Mühendisler dedi ki: "Şu fırçaları atalım, yerine mıknatısları koyalım. Ama elektriği nasıl ileteceğiz?" İşte Fırçasız DC Motor (BLDC - Brushless DC) teknolojisi böyle doğdu.
İçini Dışına Çevirmek: Rotor ve Statorun Dansı
Klasik bir motorda, mıknatıslar dışarıda sabittir, içerdeki bobinler döner. Elektriği dönen bobine vermek için de fırça gerekir. BLDC motorlarda ise işler tam tersinedir:
Stator (Sabit Kısım): Bobinler (sargılar) buradadır ve hareket etmez. Kablolar sabittir, fırçaya gerek yoktur.
Rotor (Dönen Kısım): Mıknatıslar buradadır ve gövdeyle birlikte döner.
Bu yapıya "Outrunner" denir. Yani motorun dış kabuğu döner! Bu sayede sürtünme yok olur, kıvılcım çıkmaz ve verimlilik tavan yapar.

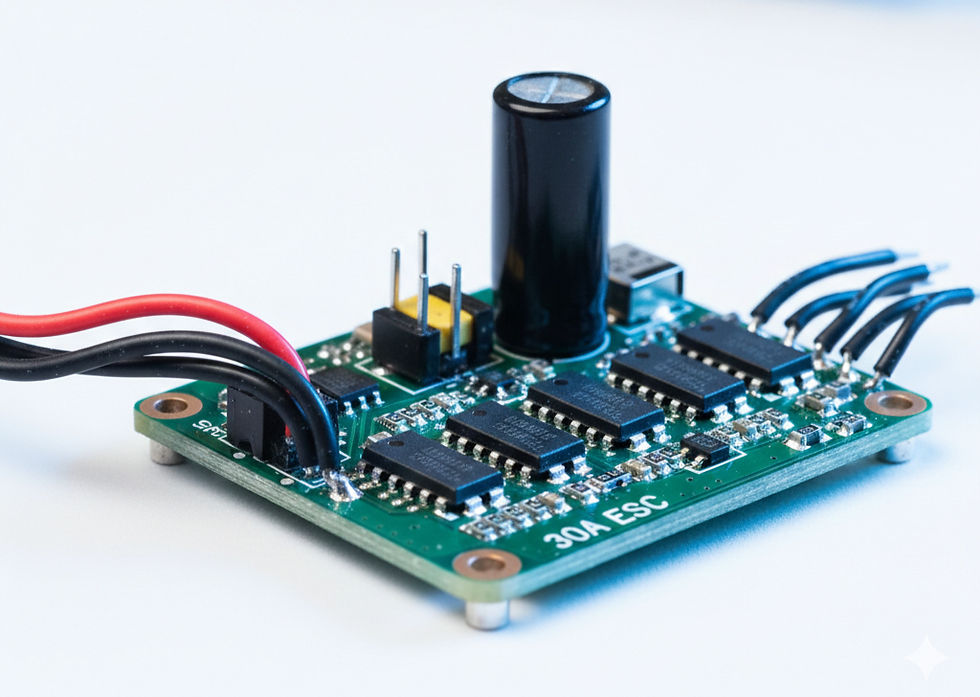

ESC: Motorun Dijital Beyni
Fırçaları attık, sürtünmeden kurtulduk. Harika! Ama şimdi büyük bir sorunumuz var: Bobinler sabit duruyor. Mıknatısı döndürmek için bobinleri sırayla (A-B-C) enerjilendirmemiz lazım. Eskiden bu işi mekanik fırçalar yapardı. Şimdi kim yapacak? İşte burada sahneye ESC (Electronic Speed Controller - Elektronik Hız Kontrolcüsü) çıkar. ESC, pilin DC enerjisini alır ve motorun 3 kablosuna (3 Faz) çok hassas zamanlamayla, dalgalı bir sinyal olarak gönderir. ESC sürekli şunu yapar: "Bobin A'yı çek, Bobin B'yi it, şimdi Bobin C'yi çek..." Bu işlemi saniyede binlerce kez yaparak manyetik alanı döndürür. Rotor da bu manyetik alanı takip ederek döner. Yani ESC olmadan bir BLDC motor sadece bir metal yığınıdır; asla dönmez.
KV Değeri: Hızın Kimliği
Bir BLDC motor alırken üzerinde "2300KV" veya "920KV" yazar. Buradaki "KV", yüksek gerilim (KiloVolt) değildir!
KV (Velocity Constant - Hız Sabiti): Motorun volt başına kaç devir (RPM) döneceğini gösterir.
Formül: Devir = Voltaj* KV
Örnek: 1000KV bir motora 12V verirseniz, boşta dakikada 12.000 tur atar.
Kritik Kural:
Yüksek KV (Örn: 2300KV): Çok hızlı döner ama torku (gücü) düşüktür. Küçük pervaneli yarış drone'ları içindir.
Düşük KV (Örn: 900KV): Yavaş döner ama torku yüksektir. Büyük pervaneli, yük taşıyan kamera drone'ları içindir.
Neden 3 Kablo Var?
Sıradan motorlarda (+) ve (-) olmak üzere 2 kablo varken, BLDC motorlarda 3 kablo vardır. Bunlar Faz A, Faz B ve Faz C'dir. Bu kabloları rastgele ESC'ye bağlayabilirsiniz. Motor çalışır. Eğer motor ters yöne dönüyorsa, herhangi iki kablonun yerini değiştirmeniz yeterlidir. Manyetik alanın sırası değişeceği için dönüş yönü de değişir.
İyi Çalışmalar Dilerim...
