Step (Adım) Motorlar: 3D Yazıcıların Milimetrik Sırrı

Hiç bir 3D yazıcıyı çalışırken izlediniz mi? O robotik "viiiuuu-viiiuuu" sesleri eşliğinde, plastik katmanları saç telinden daha ince bir hassasiyetle üst üste dizer. Peki, bu makineler nasıl oluyor da milimetrenin onda biri kadar küçük bir hatayı bile yapmadan saatlerce çalışabiliyor? İçinde süper gelişmiş sensörler mi var? Hayır.

Sır, Step (Adım) Motor teknolojisinde saklıdır. Bu motorlar, dönmek için değil, "yürümek" için tasarlanmıştır.

1.  Çalışma Mantığı: Mıknatıs Dansı

   Sıradan bir DC motora elektrik verirseniz "vınnn" diye döner. Durdurmak için elektriği kesersiniz ama o biraz daha kayar ve rastgele bir yerde durur.

   Step motorda ise işler farklıdır. Motorun içinde, bir daire şeklinde dizilmiş çok sayıda elektromıknatıs (bobin) vardır. Ortada ise dişli bir rotor (dönen parça) bulunur. Siz elektriği verdiğinizde motor dönmez, kilitlenir. Bobinler sırayla enerjilendiğinde, rotor her seferinde bir sonraki bobine hizalanmak için küçük bir "tık" hareketi yapar. İşte bu harekete "Adım" (Step) denir. Bobinleri çok hızlı bir sırayla yakıp söndürürseniz, bu "tık tık tık" hareketleri birleşir ve motor dönüyormuş gibi görünür. Ama aslında o, çok hızlı adımlar atan bir koşucudur.




2.  1.8 Derece Kuralı ve Hassasiyet

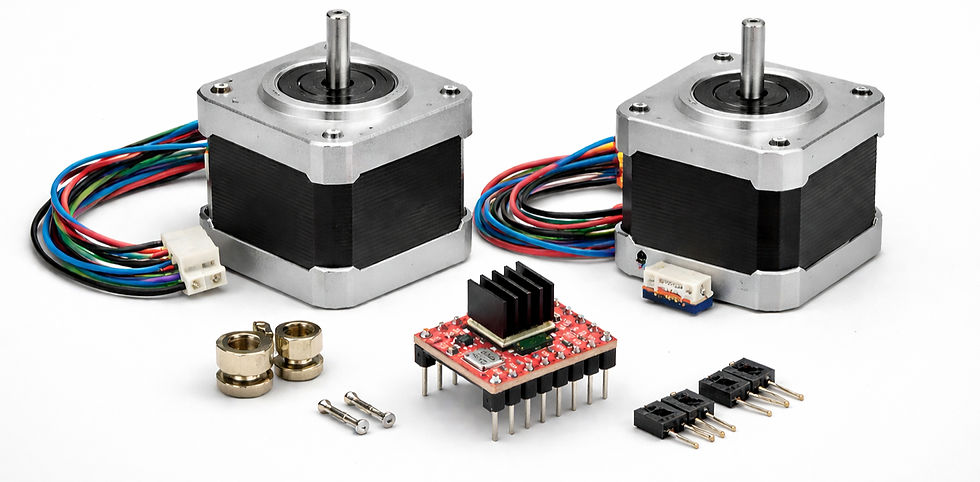

   Standart bir NEMA 17 step motor (3D yazıcılarda en çok kullanılan), bir tam turunu (360 dereceyi) tek seferde tamamlamaz. Bunu 200 eşit parçaya böler.

   Yani tek bir elektrik sinyali gönderdiğinizde motor sadece 1.8 derece döner ve orada zımba gibi çakılı kalır.

   • 10 sinyal gönderirseniz 18 derece döner.

   • 100 sinyal gönderirseniz 180 derece (yarım tur) döner.

   Bu sayede, motorun nerede olduğunu bilmek için harici bir sensöre veya geri beslemeye (feedback) ihtiyaç duymazsınız. "Ben 200 adım at dedim, o zaman kesinlikle 360 derece döndü" diyebilirsiniz. Buna Açık Çevrim (Open Loop) kontrol denir.




3. Sürücü Kartları: A4988 ve TMC2208

   Bu motorları doğrudan elektriğe bağlayıp çalıştıramazsınız. Bobinleri belirli bir sırayla (Faz Sırası) enerjilendirecek akıllı bir "tercümana" ihtiyaç vardır.

   Burada devreye Step Sürücü (Stepper Driver) kartları girer.

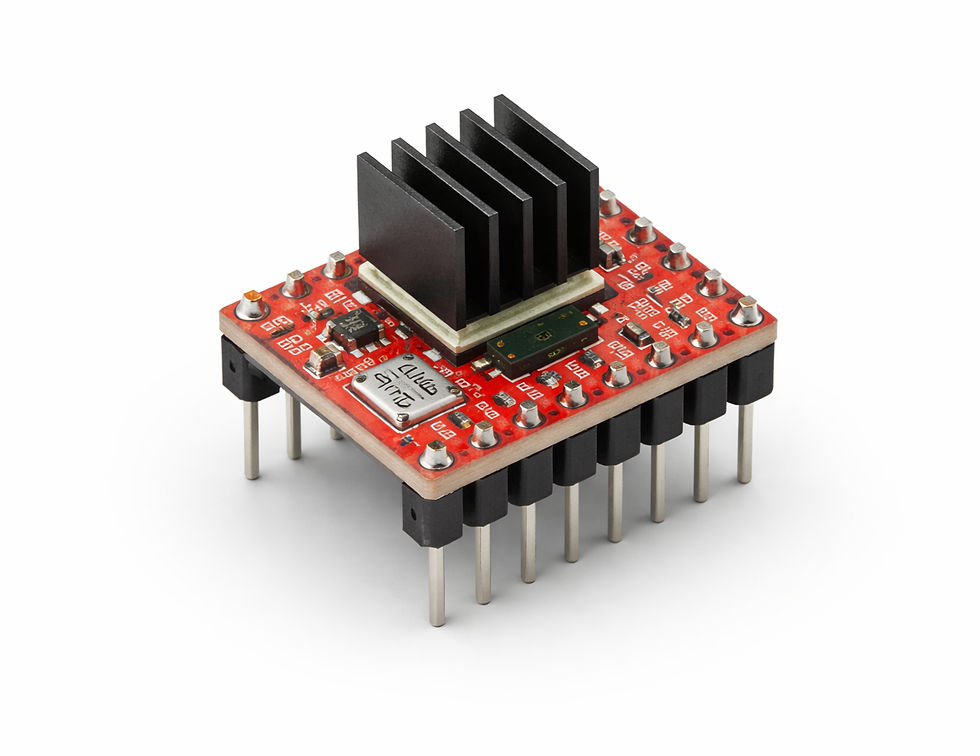

   • A4988: En temel ve ucuz sürücüdür. Motorun biraz gürültülü çalışmasına neden olabilir.

   • TMC Serisi (TMC2208/2209): "Sessiz Sürücü" olarak bilinir. Motorun o karakteristik zırıltısını yok eder, makine hayalet gibi sessiz çalışır.






4.  Mikrostep (Microstepping): Adımları Bölmek

   "1.8 derecelik adım bana yetmez, daha hassas olmalıyım" derseniz ne olur?

   Sürücü kartları, bobinlere giden akımı analog olarak değiştirerek, iki adımın arasında "sanal adımlar" oluşturabilir. Bir adımı 16'ya, 32'ye hatta 256'ya bölebilirsiniz. Buna Mikrostep denir. Bu sayede motor hem daha pürüzsüz döner hem de mikroskobik hassasiyete ulaşır.




5. Dezavantajı Yok mu?

   Step motorların en büyük düşmanı "Adım Kaçırma" (Skipping Steps) sorunudur. Eğer motora gücünün yeteceğinden daha fazla yük bindirirseniz veya çok hızlı döndürmeye çalışırsanız, motor "tak" diye bir ses çıkarır ve adımı atlayamaz.

   Feci olan şudur: Motor adımı kaçırdığını anlamaz! Yazıcı hala "Ben 50. adımdayım" sanır ama aslında 49. adımdadır. Sonuç? 3D baskınızın yarısı kaymış bir şekilde çöpe gider.

İyi Çalışmalar Dilerim...
