Transistör (BJT) Nedir? Akım Kontrollü Anahtar

Modern elektroniğin, bilgisayarların ve dijital devrimin temel taşı transistördür. 1947'de icat edildiğinden beri dünyayı değiştiren bu 3 bacaklı yarı iletken, en basit tanımıyla "Akım Kontrollü Bir Akım Kaynağıdır." Peki, devre şemalarında sıkça gördüğümüz BJT (Bipolar Junction Transistor) tam olarak nasıl çalışır?

1. BJT'nin Anatomisi: 3 Katmanlı Yapı

   BJT, iki farklı yarı iletken malzemenin (P-tipi ve N-tipi) sandviç gibi birleştirilmesiyle oluşur. Üç terminali vardır ve her birinin görevi kritiktir:

   • Base (Taban - B): Kontrol terminalidir. Buradan uygulanan çok küçük bir "Tetikleme Akımı", cihazı çalıştırır.

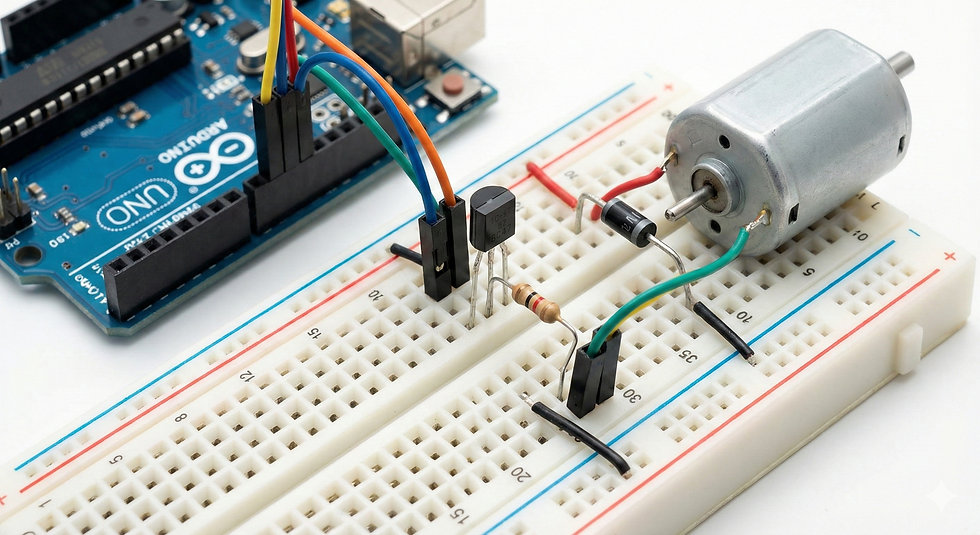

   • Collector (Kollektör - C): Ana akımın sisteme girdiği (veya çıktığı) yüksek potansiyel ucudur. Yük (motor, LED vb.) genellikle buraya bağlanır.

   • Emitter (Yayıcı - E): Akımın devreyi tamamlayıp toprağa (GND) aktığı uçtur.




2. Çalışma Prensibi: Akım Kazancı (Beta veya hFE)

   BJT'yi diğer elemanlardan ayıran en büyük özellik, bir "Yükselteç" (Amplifier) olmasıdır.

   Çalışma mantığı şu formüle dayanır:

   IC = Beta x IB

   • IB (Base Akımı): Kontrol için gönderdiğimiz mikroamper seviyesindeki sinyal.

   • IC(Collector Akımı): Yük üzerinden geçen ana akım.

   • Beta(Beta / hFE): Transistörün üretimden gelen kazanç katsayısıdır (Genellikle 100-300 arası).

   Yani; Base terminalinden 1 mA akım geçirirseniz ve transistörün kazancı (Beta) 100 ise, Collector-Emitter hattından 100 mA akım geçmesine izin verir. Küçük bir sinyali, matematiksel bir çarpanla büyütür.






3. Çalışma Bölgeleri (Modes of Operation)

   Bir mühendis olarak transistörü devrede iki farklı amaçla kullanırız. Hangi amaçla kullanacağımızı, transistörün hangi "Bölge"de çalıştığı belirler:

   • Kesim Bölgesi (Cut-Off): Base akımı sıfırdır (IB = 0). Transistör tamamen KAPALI durumdadır. Kollektörden Emitter'e akım geçişi olmaz (Açık devre).

   • Doyum Bölgesi (Saturation): Base akımı yeterince yüksektir. Transistör tamamen AÇIK durumdadır. Kollektör ve Emitter kısa devre gibi davranır. Dijital anahtarlama (1 ve 0 mantığı) burada yapılır.

   • Aktif Bölge (Active Region): Base akımı ile Collector akımı arasında doğrusal bir orantı vardır. Sinyal bozulmadan yükseltilir. Ses amfileri bu bölgede çalışır.






4.  NPN vs. PNP: Polarite Farkı

   Yarı iletken dizilimine göre iki tür BJT vardır:

   • NPN (Negatif-Pozitif-Negatif): En yaygın tiptir. Base terminaline Pozitif (+) voltaj (en az 0.7V) uygulandığında iletime geçer. Akım Collector'den Emitter'e akar.

   • PNP (Pozitif-Negatif-Pozitif): NPN'in tam tersidir. Base terminali toprağa (GND) çekildiğinde (Negatif tetikleme) iletime geçer.






5. Kritik Eşik: 0.7 Volt Kuralı

   Bir BJT'nin iletime geçmesi için, Base ile Emitter arasındaki PN ekleminin (diyot yapısı) ileri yönde kutuplanması gerekir. Silikon transistörlerde (BC547, 2N2222 vb.), Base ucuna uygulanan gerilim 0.7 Volt'u (Vbe) aşmadığı sürece transistör "Kesim" bölgesinden çıkamaz ve akım iletmez.

İyi Çalışmalar Dilerim...
