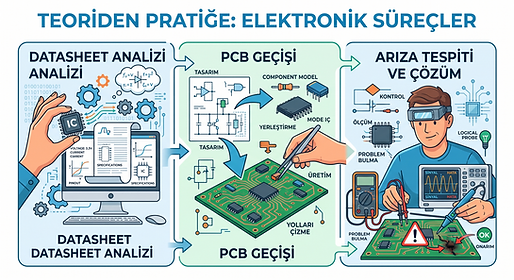

Teoriden Pratiğe: Datasheet Analizi, PCB Geçişi ve Arıza Tespiti

Bir elektronik projenin bilgisayar ekranındaki şematik çizimini bitirmek, yolculuğun sadece ilk yarısını tamamlamaktır. Asıl macera, o teorik çizgileri fiziksel bir baskı devre kartına (PCB) dönüştürdüğümüzde ve laboratuvar masasında ilk enerjiyi verdiğimizde başlar. Bu aşamada bir mühendisin en büyük yardımcıları; bileşenlerin "kullanım kılavuzu" olan datasheet belgeleri, doğru PCB tasarım stratejileri ve sistematik arıza tespit yöntemleridir. Gelin, teoriyi pratiğe döken bu kritik adımları birlikte inceleyelim.

1. Entegrelerin Gizli Dünyası: Datasheet Analizi

   Piyasadaki binlerce entegrenin (IC) nasıl çalıştığını, hangi bacağından ne kadar akım çekilebileceğini ezbere bilmeniz imkansızdır. Bu yüzden üretime geçmeden önce yapılacak ilk iş, bileşenin Datasheet belgesini dikkatlice incelemektir. Bir datasheet okurken şu kritik noktalara odaklanmalısınız:

   • Absolute Maximum Ratings (Mutlak Maksimum Değerler): Bir bileşene zarar vermeden uygulanabilecek maksimum voltaj, akım ve sıcaklık sınırlarını gösterir. Bu sınırların aşılması bileşenin anında yanmasına yol açar.

   • Pinout (Bacak Yapısı): Entegrenin hangi bacağının ne işe yaradığını (Besleme, Toprak, Giriş/Çıkış, Haberleşme) gösteren şemadır. Şematik sembolü ile fiziksel kılıfın uyumu buradan kontrol edilir.

   • Typical Application Circuit (Tipik Uygulama Devresi): Üreticinin, o entegrenin en kararlı çalışması için önerdiği örnek devre şemasıdır. Entegrenin etrafına bağlanacak kondansatör ve dirençlerin ideal değerleri genellikle burada verilir.




2. Şemadan Gerçekliğe: PCB Geçiş Süreci

   Şematiği çizilen bileşenlerin fiziksel dünyada bir yer kaplaması gerekir. Bu aşamada her elemana uygun bir Footprint (Baskı Devre Kılıfı) atanır. PCB çizimine (Layout) geçerken şu donanımsal kurallara dikkat edilmelidir:

   • Güç ve Sinyal Hatlarının Kalınlığı: Yüksek akım taşıyan besleme yolları (VCC/GND) kalın çizilmeli, hassas veri taşıyan sinyal hatları ise gürültüden etkilenmemesi için daha ince ve izole tutulmalıdır.

   • Bypass Kondansatörlerinin Konumu: Entegrelerin besleme bacaklarına yakın konulan bypass kondansatörleri, voltajdaki ani dalgalanmaları filtreler. Bu kondansatörler entegre bacağına ne kadar uzak olursa, filtreleme yeteneği o kadar azalır.

   • Ayrım (Analog ve Dijital Diferansiyeli): Yüksek frekanslı dijital sinyaller, hassas analog sinyalleri bozabilir. Bu yüzden PCB üzerinde analog ve dijital katlar fiziksel olarak birbirinden uzaklaştırılmalıdır.




3. İlk Enerji ve Laboratuvar Sanatı: Arıza Tespiti

   Kart üretilip bileşenler lehimlendikten sonraki en heyecanlı an ilk enerji verme anıdır. Ancak profesyonel bir mühendis kartı doğrudan prize takmaz; sistematik bir kontrol listesi uygular:

   • Kısa Devre Kontrolü: Enerji vermeden önce bir multimetre "kısa devre/bip" moduna alınır ve VCC ile GND hatları arasında kısa devre olup olmadığı test edilir.

   • Akım Sınırlamalı Güç Kaynağı: Karta ilk enerji her zaman akım sınırlaması olan bir laboratuvar güç kaynağından verilir. Eğer devrede gözden kaçan bir hata varsa, güç kaynağı akımı keserek bileşenlerin yanmasını önler.

   • Test Noktaları (Test Points): Tasarım aşamasında kritik voltaj hatlarına yerleştirilen küçük bakır adacıklar (test noktaları), arıza esnasında multimetre veya osiloskop problarını kolayca dokundurarak gerilim ölçümü yapmamızı sağlar.

İyi Çalışmalar Dilerim...
