Pasif Devre Elemanları: Direnç, Kondansatör ve Bobin Ne İşe Yarar?
- 23 Haz
- 2 dakikada okunur
Elektronik devrelerin dünyasına adım attığınızda, karşınıza çıkacak yüzlerce farklı bileşen gözünüzü korkutabilir. Ancak işin sırrı, en karmaşık sistemlerin bile üç temel yapı taşının bir araya gelmesiyle oluştuğunu bilmektir: Direnç, Kondansatör ve Bobin. Bu üç eleman, "Pasif Devre Elemanları" olarak adlandırılır. Çünkü aktif elemanlar (transistörler veya entegreler gibi) gibi dışarıdan ekstra bir enerjiyle sinyali yükseltemez veya üretemezler; sadece kendilerine verilen elektrik enerjisini harcar, depolar veya filtrelerler.
Akımın Önündeki Engel: Direnç (Resistor)
Direnç, adından da anlaşılacağı üzere bir devrede akan elektrik akımına karşı gösterilen zorluktur. Elektrik akımını sınırlandırmak, voltajı bölmek ve hassas bileşenleri yüksek akımdan korumak için kullanılır.
Sembolü ve Birimi: Sembolü R, birimi ise Ohm'dur.
Çalışma Mantığı: Su borusundaki bir daralmaya benzer. Boru ne kadar daralırsa suyun akışı o kadar zorlaşır. Direnç de akımı kısıtlayarak elektrik enerjisinin bir kısmını ısıya dönüştürür.
Nerede Kullanılır?: Bir LED’in yüksek akımdan dolayı patlamasını engellemek için önüne bağlanan koruma dirençlerinde veya mikser gibi cihazlarda ses seviyesini ayarlayan ayarlı dirençlerde (potansiyometre) sıkça karşımıza çıkar.

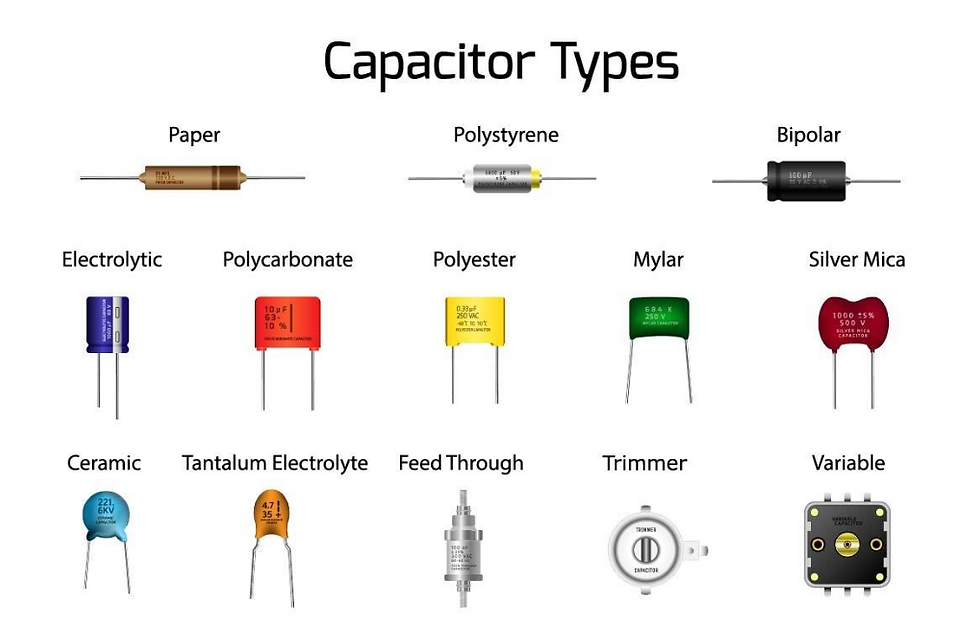

Elektron Deposu: Kondansatör (Capacitor)
Kondansatör (veya kapasitör), elektrik enerjisini iki iletken plaka arasında oluşan elektrostatik alanda, elektrik yükü olarak kısa süreliğine depolayan elemandır.
Sembolü ve Birimi: Sembolü C, birimi ise Farad'dır.
Çalışma Mantığı: Devrelerde küçük birer şarj edilebilir batarya gibi davranırlar. Voltaj yükseldiğinde enerjiyi depolar, voltaj düştüğünde ise depoladıkları enerjiyi devreye geri verirler. Doğru akımı (DC) engellerken, alternatif akımın (AC) geçmesine izin verirler.
Nerede Kullanılır?: Güç kaynaklarında voltaj dalgalanmalarını pürüzsüzleştirmek (filtrelemek) için, ses sistemlerinde gürültüleri engellemekte ve fotoğraf makinelerinin flaş patlama mekanizmalarında ani enerji sağlamak amacıyla kullanılır.
Manyetik Alanın Gücü: Bobin (Inductor)
Bobin (veya indüktör), yalıtılmış bir telin bir nüve (genellikle demir veya hava) üzerine spiral şeklinde sarılmasıyla elde edilen elemandır. Kondansatörün tam zıttı bir karakteri vardır; enerjiyi elektrik yükü olarak değil, manyetik alan olarak depolar.
Sembolü ve Birimi: Sembolü L, birimi ise Henry'dir.
Çalışma Mantığı: İçinden geçen akım değiştiğinde, bu değişime karşı koyacak yönde bir ters elektromotor kuvvet (zıt EMF) üretir. Akımdaki ani değişimleri sevmez ve bunları bastırmaya çalışır. Kondansatörün aksine, doğru akıma (DC) neredeyse sıfır direnç gösterirken, alternatif akıma (AC) karşı zorluk çıkarır.
Nerede Kullanılır?: Radyolarda belirli frekansları yakalamak için kurulan tuning (ayarlama) devrelerinde, transformatörlerde voltaj dönüştürmede ve yüksek frekanslı gürültüleri engelleyen filtre sistemlerinde (şok bobini) hayati rol oynar.
Özet ve Akıllı Karşılaştırma
Bu üç elemanın elektrik akımına (AC ve DC) verdiği tepkileri bilmek, devre analizinin en temel anahtarıdır:
Pasif Eleman | Enerjiyi Nasıl Depolar? | DC Akıma Karşı Davranışı | AC Akıma Karşı Davranışı |
Direnç (R) | Depolamaz (Isıya dönüştürür) | Akımı sınırlar. | Akımı sınırlar (Frekans bağımsız). |
Kondansatör (C) | Elektrik alanı olarak (Gerilim) | Açık devre olur (Akımı keser). | Kolayca geçirir (Frekans arttıkça direnci düşer). |
Bobin (L) | Manyetik alan olarak (Akım) | Kısa devre olur (Düz tel gibi davranır). | Zorluk çıkarır (Frekans arttıkça direnci artar). |
İyi Çalışmalar Dilerim...
