Breadboard 101: Devrelerin Altındaki Görünmeyen Otoyollar

Her elektronik projesinin başladığı yer burası. Beyaz, delikli, plastik bir tahta. Ama çoğumuz ilk başladığında sadece "kabloyu deliğe sokmayı" öğreniyor. Asıl olay, o plastiğin altında, gözle görmediğimiz metal rayların nasıl gittiğini bilmekte. Bir devreyi yakmadan kurmak istiyorsanız, Breadboard'un röntgenini hadi birlikte çekelim.

1. Yan Şeritler: Enerji Otobanı (Power Bus)

   Breadboard'un en sağında ve en solunda boydan boya giden Kırmızı (+) ve Mavi (-) çizgili kısımlar vardır. Bu delikler YATAY olarak birbirine bağlıdır. Pilinizi veya USB gücünüzü buraya bağlarsınız. Devrenin neresinde enerji lazımsa, kabloyu buradan çekersiniz. Burası devrenin ana enerji hattıdır.











2. Orta Kısım: Komponent Alanı (Terminal Strips)

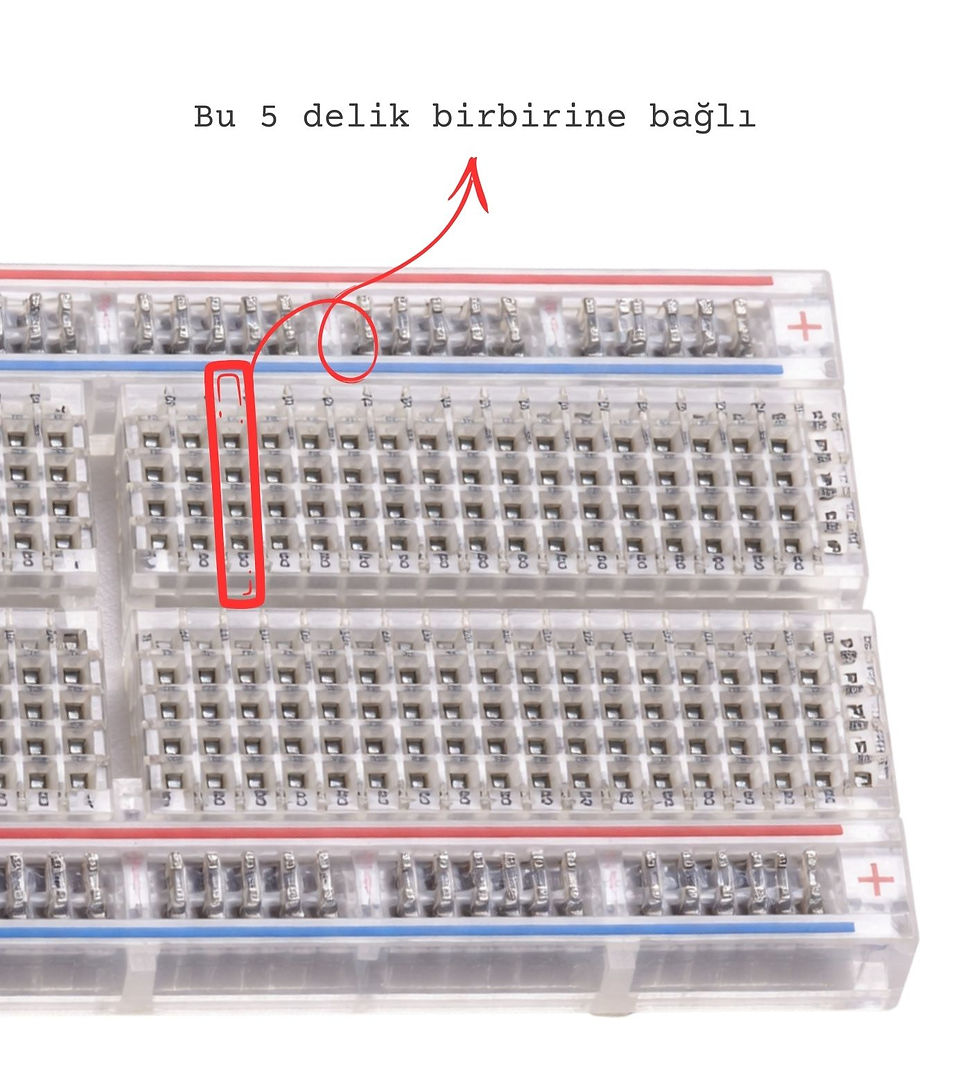

   Asıl işin döndüğü orta kısım. Burada mantık tam tersine döner. Buradaki 5'li delik grupları (a-b-c-d-e), DİKEY (Sütun) olarak birbirine bağlıdır. Yan yana olan deliklerin birbiriyle alakası yoktur. Bir direncin bir bacağını 10. sütunun a deliğine, diğer bacağını 10. sütunun b deliğine takarsanız ne olur? Kısa devre. Çünkü aynı metale bağlamış olursunuz. Direnç bacakları farklı sütunlara (Örn: 10 ve 12) gelmelidir.









3. Orta Kanal: Neden Boşluk Var?

   Breadboard'un tam ortasındaki o boşluk (Kanal), Entegreler (Çipler) için orada. Entegreyi (OpAmp , Lojik Kapı) tam bu kanalın üzerine oturturuz. Böylece çipin sol bacakları ile sağ bacakları birbirine karışmaz. Eğer bu kanal olmasaydı, çipin karşılıklı bacakları kısa devre olurdu.

Son Not: Breadboard basit görünür ama hatayı affetmez. Devreyi kurarken kabloyu taktığınız deliğin "altından nereye gittiğini" hayal edin. Akım plastikten değil, metalden akar.

İyi Çalışmalar Dilerim...
